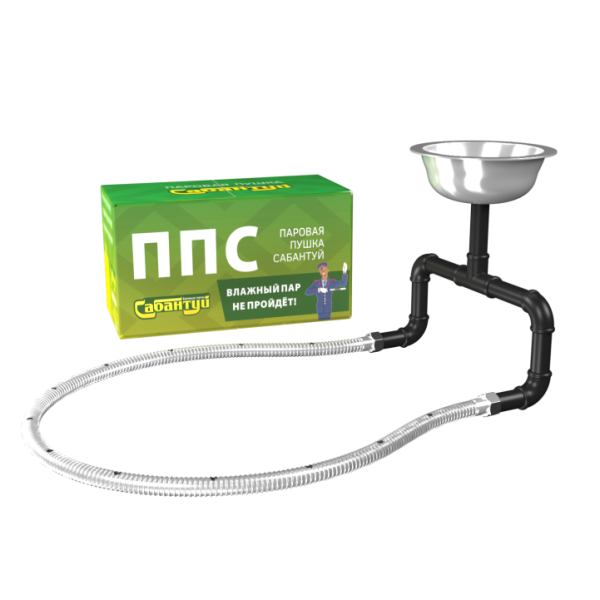

Паровая пушка Сабантуй ППС-1

Назначение:

Паровая пушка Сабантуй предназначена для доставки воды на самые раскаленные участки каменки, с целью получения мелкодисперсного пара.

Пушка устанавливается на большинство существующих печей, без изменения конструкции, для этого необходимо достать часть камней из каменки, установить изделие и уложить камни обратно.

Особенности конструкции:

ППС состоит из заливной воронки, в которую заливается вода для поддачи пара.

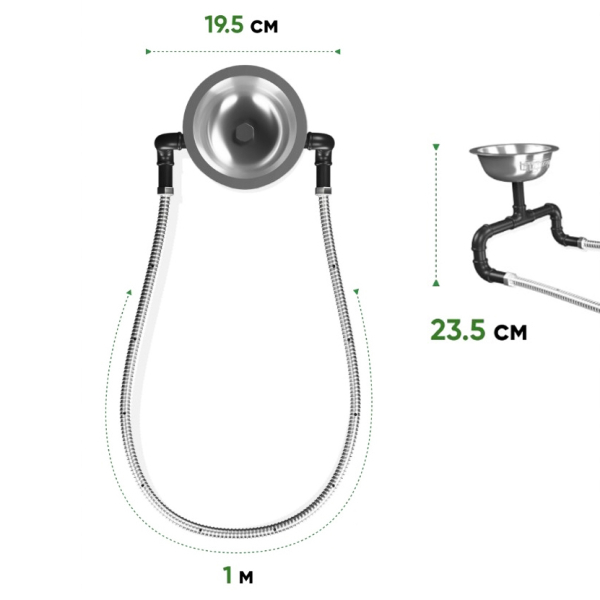

Затем вода, через 6 отверстий (3мм) в клапане, попадает в вертикальную трубку внутренним диаметром 15мм, после чего разделяется на 2 потока через тройник и выходит на паро-испарительную трубку, длиной 1000мм и диаметром 12мм из нержавеющей стали, внутрь которой засыпана чугунная дробь.

Трубка имеет 10-12 отверстий диаметром 3-4мм, для выхода паро-водяной смеси.

Сборка:

Для сборки Паровой пушки, Вам необходимо достать из упаковки основной блок, и прикрутить в него блок с заливной воронкой и клапаном.

Внимание! Проверьте соответствие отверстий в вертикальной трубке и заглушке, в противном случае вода поступать не будет.

Затем прикрутите паро-испарительную трубку, строго отверстиями вверх.

Во избежание рассыпания чугунной дроби, на концах паро-испарительной трубки вкручены заглушки и уплотнительные кольца, их необходимо удалить перед монтажом!

В изделии не применяется герметик и уплотнительные кольца в резьбовых соединениях, небольшой люфт и протечки при этом допустимы.

Установка:

Паровая пушка Сабантуй устанавливается прямо в каменку, между камней.

Для этого уложите на дно каменки слой камней толщиной 5-10 см, затем установите основной блок так, чтобы заливная воронка оказалась в максимально удобном для поддачи воды месте.

Паро-испарительную трубку разложите на камни, максимально близко к выходу дымохода и раскаленным частям каменки (индивидуально, в зависимости от модели печи), отверстиями вверх.

Заложите остаток камней до верха печи, так, чтобы не перекрыть заливную воронку.

Эксплуатация: Для получения режима «Русской Бани» Вам достаточно протопить парную до 60гр, после чего залейте 400-500мл воды в заливную воронку и получите мелкодисперсный, легкий, сухой пар, даже если верхние камни еще не прогрелись.

Процедуру можно повторять не однократно.

Принцип работы:

Для получения мелкодисперсного пара, необходимо испарить воду о поверхность, разогретую свыше 350гр.

В печах с открытой каменкой, нижние слои камней имеют такую температуру и даже выше, но верхние редко нагреваются свыше 200гр, поддавая воду из ковша, вы сначала снимаете влажный пар с верхних камней и только потом с нижних, таким образом, получая смешанный влажный пар.

При поддаче в воронку Паровой пушки Сабантуй, вода постепенно поступает в паро-испарительную трубку, встречаясь с раскаленной чугунной дробью, вода превращается в паро-водяную смесь и под давлением вырывается наружу, на нижние, раскаленные камни. И мы плавно получаем, легкий и сухой пар.

Cовместимости Паровой пушки Сабантуй с печами различных производителей:

• САБАНТУЙ (все модели)
• Легенда классик (все модели)
• Жара (Стандарт, Супер, Люкс все модели)
• Дионис (Быстрица 24, 30, Емельяныч)
• Царь-печи (Горыня, Добрыня, Емеля)
• Гефест (ПБ-03, ПБ-02, ПБ-03 ЗК, ПБ-02 ЗК, ГРОМ)
• Ферингер (Добрыня)
• Везувий (Чугунная легенда 22, Чугунная легенда 28, Чугунная сенсация 28)
• НМК (Сибирь 32)
