Парогенератор газовый для бань и саун
С этим товаром покупают
Описание

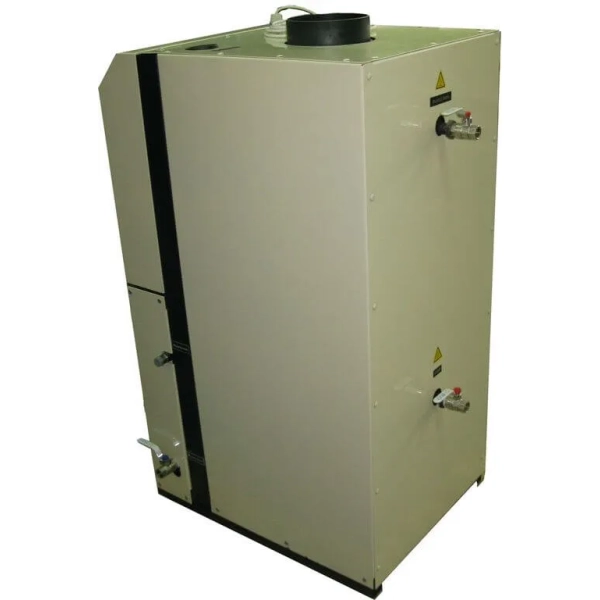

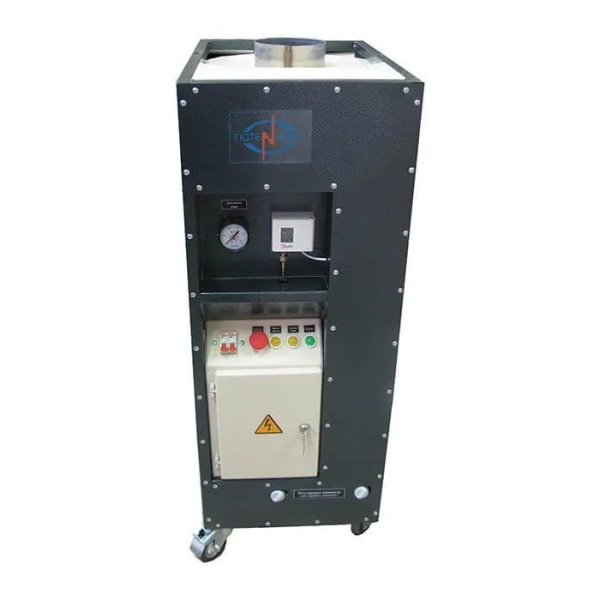

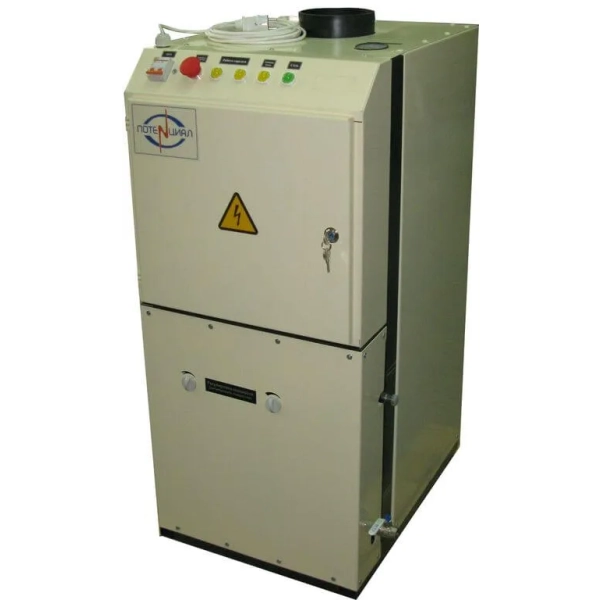

Газовый парогенератор для хамама, турецкой бани, сауны
Способен вырабатывать до 50 кг пара в час с температурой до 130°С и максимальным давлением 0,5 бар.
Для работы данного парогенератора для бани и сауны, в отличие от промышленных паровых котлов, требуется напряжение 220В.
Для увеличения давления пара и подпитки парогенератора из емкости возможно его дооборудование питающим насосом.
Преимущества модели:
- Газовый парогенератор выдает легкий и мягкий пар
- Использование природного газа снижает затраты на эксплуатацию по сравнению с электрическим парогенератором в 8-10 раз.
- В конструкции используются европейские комплектующие Wilo, Danfoss, Valtec.
- Цена российского парогенератора в разы ниже западных аналогов.
Технические характеристики парогенератора для бани и сауны Орлик КПМ-50Х
|
Тип газа |
природный |
|
Давление подсоединяемого газа (мбар) |
20 |
|
Диаметр форсунок (мм) |
1,25 |
|
Количество форсунок в горелке |
20 |
|
Номинальная теплоёмкость (кВт) |
42 |
|
Расход газа (кг/ч) |
4,2 |
|
К.п.д. (%) |
90 |
|
Диаметр дымохода (мм) |
160 |
|
Питание электросети |
230 В, 50 Гц |
|
Потребляемая мощность (Вт) |
200 |
|
Паропроизводительность (кг/ч) |
50 |
|
Плавная регулирование паропроизводительности (кг/ч) |
10-50 |
|
Рабочее давление пара (бар) |
max. 0.5 |
|
Максимальное давление защитного клапана (бар) |
0,5 |
|
Испытательное давление котла (бар) |
8,0 |
|
Водяной объем теплообменника (литр) |
26 |
|
Паровой объем теплообменника (литр) |
10,5 |
|
Габаритные размеры (ширина, длина, высота в мм) |
440х645x1260 |
|
Вес (кг) |
158 |
Используемые комплектующие
|
Водяной насос: |
Wilo-Star-RS 25/7 (опция) |
|
Газовый клапан: |
3227-02.310 |
|
Контроль давления: |
DANFOSS RT 112 |
|
Защитный клапан: |
Valtec VT1831, 0,8 бар |

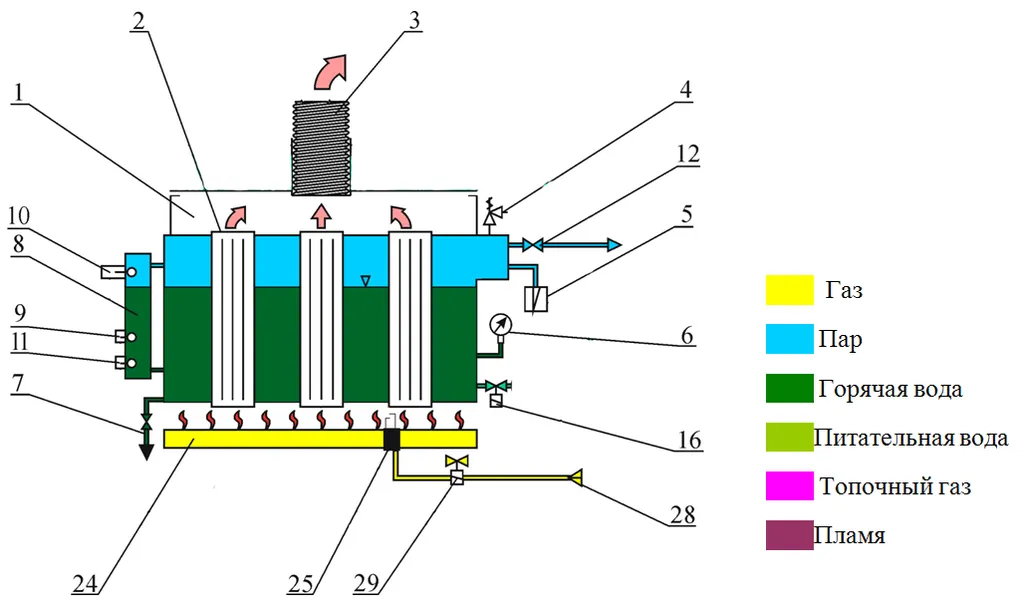

Конструкция газового парогенератора для хамама
|
1 |
Бойлер |
24 |
Газовая горелка |
|
2 |
Трубчатый теплообменник для дымовых газов |
25 |
Электроды розжига и контроля пламени |
|
3 |
Дымовая труба |
26 |
Ручка регулировки мощности |
|
4 |
Предохранительный клапан |
27 |
Кнопка аварийной остановки |
|
5 |
Регулятор давления (Danfoss) |
28 |
Газовый вход |
|
6 |
Манометр |
29 |
Газовый магнитный клапан |
|
7 |
Кран слива воды |
30 |
Сетевой выключатель |
|
8 |
Бачок датчиков уровня |
31 |
Сильфонная газовая подводка |
|
9 |
Датчик минимального уровня |
32 |
Электрошкаф |
|
10 |
Датчик максимального уровня |
33 |
Вилка на 230 В |
|
11 |
Датчик аварийного уровня |
34 |
Колеса поворотные |
|
12 |
Паровой кран |
35 |
Индикаторная лампа «Сеть» |
|
13 |
Несущий каркас |
36 |
Индикаторная лампа «Уровень воды» |
|
16 |
Водяной магнитный клапан |
37 |
Индикаторная лампа «Нагрев» |
|
18 |
Водяной патрубок |
38 |
Замок |

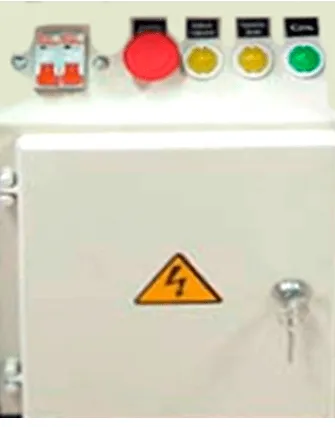

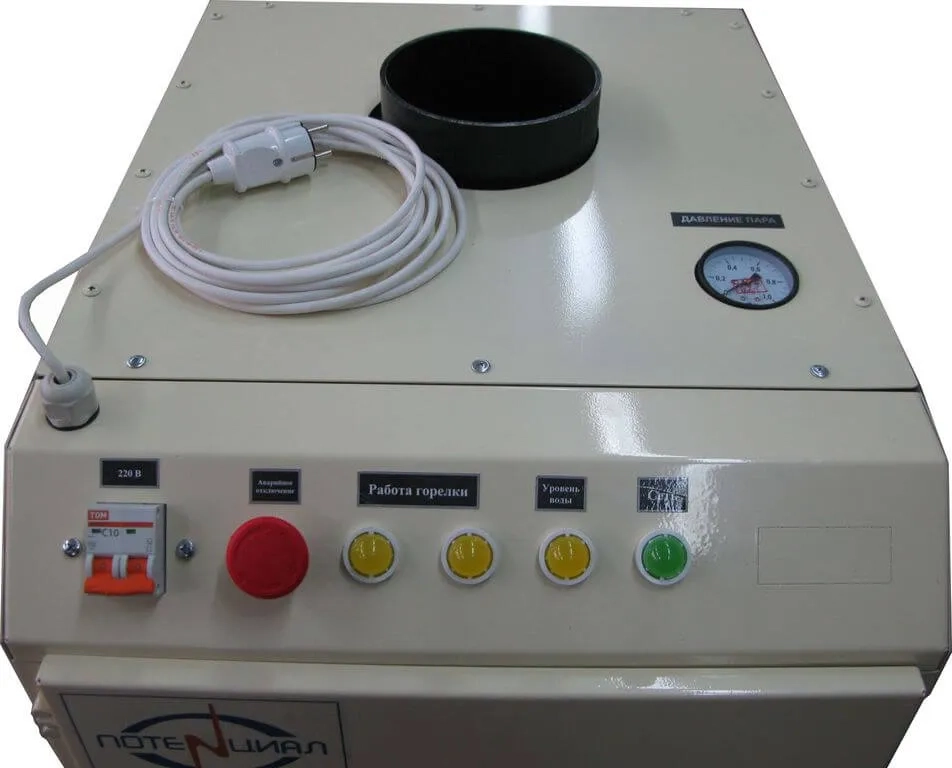

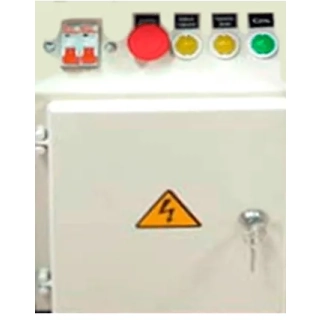

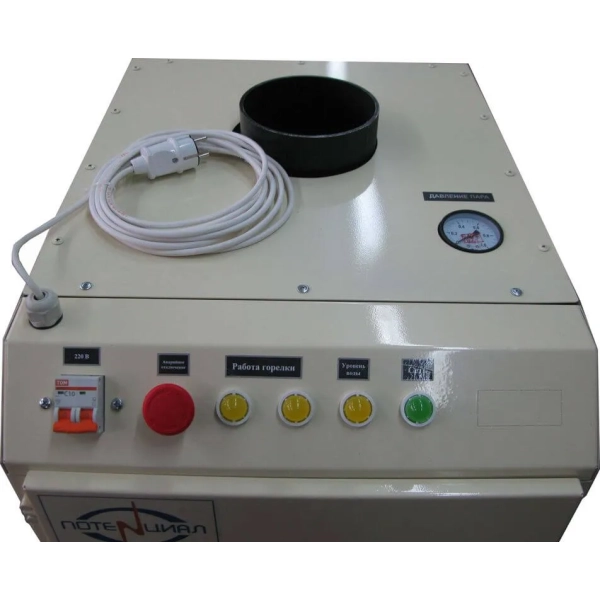

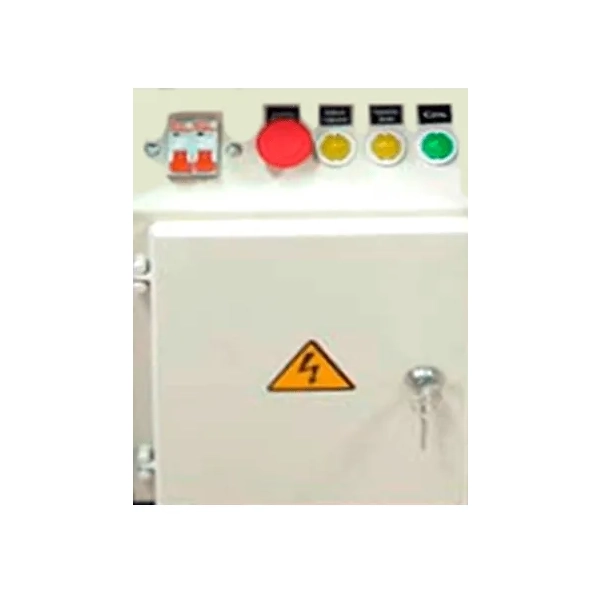

Описание пульта управления парогенератора для бани и сауны Орлик
|
|
Лампа «Сеть» |
Загорается после включения парогенератора. Если она не горит, то соединение с источником электричества отсутствует. |
|
Лампа «Уровень воды» |
Загорается при нормальном уровне воды в котле. При потухшей лампе происходит открытие водяного клапана и подпитка котла. |
|
|
Лампа «Горелка» |
Загорается при работе горелки. Потухшая лампа означает что горелка отключена. |
|
|
Кнопка аварийной остановки |
Используется для отключения парогенератора. При нажатой кнопке парогенератор выключен. |
|
|
Общий выключатель |
Используется для отключения электропитания парогенератора. |
Российский парогенератор для хамама КПМ-50Х заключен в металлический каркас, который содержит следующие части:
- Бойлер

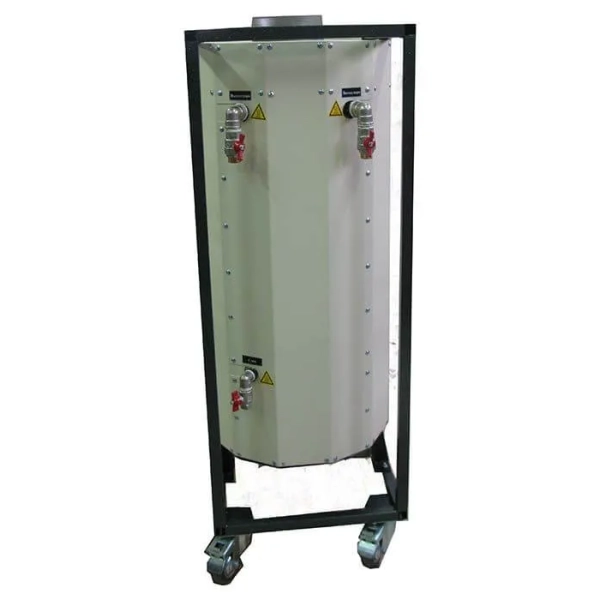

Бойлер представляет собой сварную конструкцию из жаропрочной стали и имеет водяной объем 26 литров.
На передней стенке находится блок датчиков уровня и давления и патрубок подпитки, а на задней стенке - патрубки для паровых труб и сливной трубы.
Стенки бойлера термоизолированны минеральным утеплителем толщиной 50 мм. Бойлер снабжен вертикальным трубчатым теплообменником дымовых газов (2).
- Система газовой горелки
Вода в бойлере (1) нагревается газовой горелкой (24), находящейся под бойлером (1).
Газовая горелка включается и выключается электромагнитным клапаном газа (29), который управляется регулятором давления пара (5).
- Система подачи воды
Вода для выработки пара подается в бойлер (1) из внешней сети давлением не более 6 бар.
Питательная вода проходит в бойлер (1) через фильтр (19) и электромагнитный клапан воды (16).
Когда электромагнитный клапан (16) открыт, то питательная вода протекает в бойлер (1) под напором во внешней сети.
Когда набирается достаточный уровень воды, то электромагнитный клапан закрывается.
Датчики уровня воды, встроенное в бачок измерения уровня (8), управляет закрыванием и открыванием электромагнитного клапана воды (16).
Отработанную воду может слить из парогенератора через кран (7) на задней стенке бойлера (1).
- Система управления
Точное значение нужного давления пара задают регулировкой реле давления (5).
Это устройство закрывает горение газа после достижения заданного давления и возобновляет его снова, когда давление падает.
За давлением в бойлере (1) можно следить по манометру (6).
Когда уровень воды уменьшается до уровня датчика минимального рабочего уровня воды, то электромагнитный клапан (16) открывается и начинается подача воды в бойлер.
Когда уровень воды доходит до уровня датчика максимального уровня воды, то электромагнитный клапан (16) закрывается и подача воды прекращается.
В случае, если уровень воды падает и достигает датчика аварийного уровня, то газовая горелка выключается.
После увеличения уровня воды (когда уровень воды в бойлере будет выше уровня датчика аварийного уровня) газовая горелка зажигается снова.
- Система выхода пара
Имеются два паровых крана (12) с двумя параллельными паровыми трубами, которые не желательно использовать совместно, так как возможно уменьшение рабочего давления пара в котле.
На боковой стенке бойлера (1) находится предохранительный клапан.
При нарастании давления он выпускает часть полученного пара, чтобы давление не превысило 0,8 бар.
- Прочие устройства
Парогенератор КПМ-50Х имеет четыре поворотных колеса, поэтому его можно легко перемещать на ровной поверхности.
Электрошкаф парогенератора КПМ-50Х закрывается на ключ.
Газовый блок парогенератора имеет ручку регулировки мощности горелки.
В режиме максимальной мощности производительность парогенератора 50 кг/час. Газовый блок имеет фильтр.
Дополнительное оснащение парогенератора
Опция терморегулятора - 15 000 руб.
Насос для повышения давления Wilo - 20 000 руб. (насос нужен, если вода будет подаваться из емкости или нужно давление выше 2 атм).
